Что такое распаячная коробка и для чего она необходима
Распаечная (ответвительная) коробка — это диэлектрический или металлический замкнутый корпус, выступающий узловым перекрестком электрической сети. Изделие решает ключевые инженерные задачи:
- Оптимизация схемы разводки: исключает необходимость прокладки отдельного кабеля ВВГнг/NYM от силового щита к каждой отдельной розетке или выключателю.
- Безопасная коммутация: обеспечивает жесткую фиксацию и надежную изоляцию контактных групп.
- Защита соединений: предохраняет токоведущие жилы от влаги, строительной пыли и механических повреждений.
- Пожарная безопасность: локализует искрение и препятствует распространению коротких замыканий.
- Ремонтопригодность: сохраняет быстрый доступ к узлу для ревизии, диагностики и модернизации электросети.
Виды коробок: материалы, формы и степень защиты (IP)
- Форма корпуса: круглые (оптимальны для бурения коронкой), квадратные и прямоугольные (вместительные дозы для узлов с 5+ входящими кабелями).
- Материал: негорючий поливинилхлорид (ПВХ) и полипропилен — стандарт для скрытой проводки в жилых квартирах; металлические коробки с диэлектрическим слоем — обязательны для деревянных каркасных домов и производственных объектов.
- Степень пылевлагозащиты: IP20 — для сухих жилых комнат; IP55, IP65 и IP67 — влагозащищенные уличные и технические модели с резиновыми гермовводами, муфтами и уплотнительным контуром крышки.
Способы монтажа по типам и материалам стен
- Для скрытой проводки (бетон, кирпич, гипсокартон)
Монтаж скрытой коробки в бетонные и кирпичные основания выполняется алмазной корончатой насадкой диаметром 80–82 мм. Посадочная лунка формируется строго заподлицо со стеной. Фиксация корпуса выполняется строительным алебастром, гипсом или быстротвердеющим раствором. При блочном монтаже в связке с подрозетниками выдерживается межосевое расстояние ровно 71 мм. В гипсокартонных конструкциях коробка фиксируется встроенными раздвижными прижимными лапками без применения растворов.
- Для открытой проводки (накладной монтаж и деревянные дома)
Открытый монтаж применяется в деревянных домах, банях, гаражах и помещениях в стиле лофт. Корпуса крепятся саморезами к основанию, кабель заводится через кабель-каналы, гладкие трубы или металлорукав (гофра с негорючими свойствами). По правилам безопасности накладная доза монтируется на расстоянии 10–30 см от уровня чернового или натяжного потолка.
Нормативы, допуски и правила ПУЭ при электромонтаже
Работы выполняются в строгом соответствии с регламентами ПУЭ (п. 2.1.22) и СП 31-110-2003 (п. 14.44). Нормативы технологического запаса жил кабеля для повторного расключения:
- Запас провода внутри распределительной коробки: 100–150 мм для свободного изгиба и укладки без натяжения.
- Запас в подрозетниках розеток и выключателей: глубина коробки + 50 мм.
- Запас кабеля для ламп накаливания: не менее 100 мм.
- Запас для люминесцентных светильников и открытых линий: не менее 150 мм.
- Требование доступности: распаечную коробку запрещено наглухо замуровывать штукатуркой или закрывать несъемной отделкой — съемная крышка должна оставаться доступной для визуального осмотра и обслуживания.

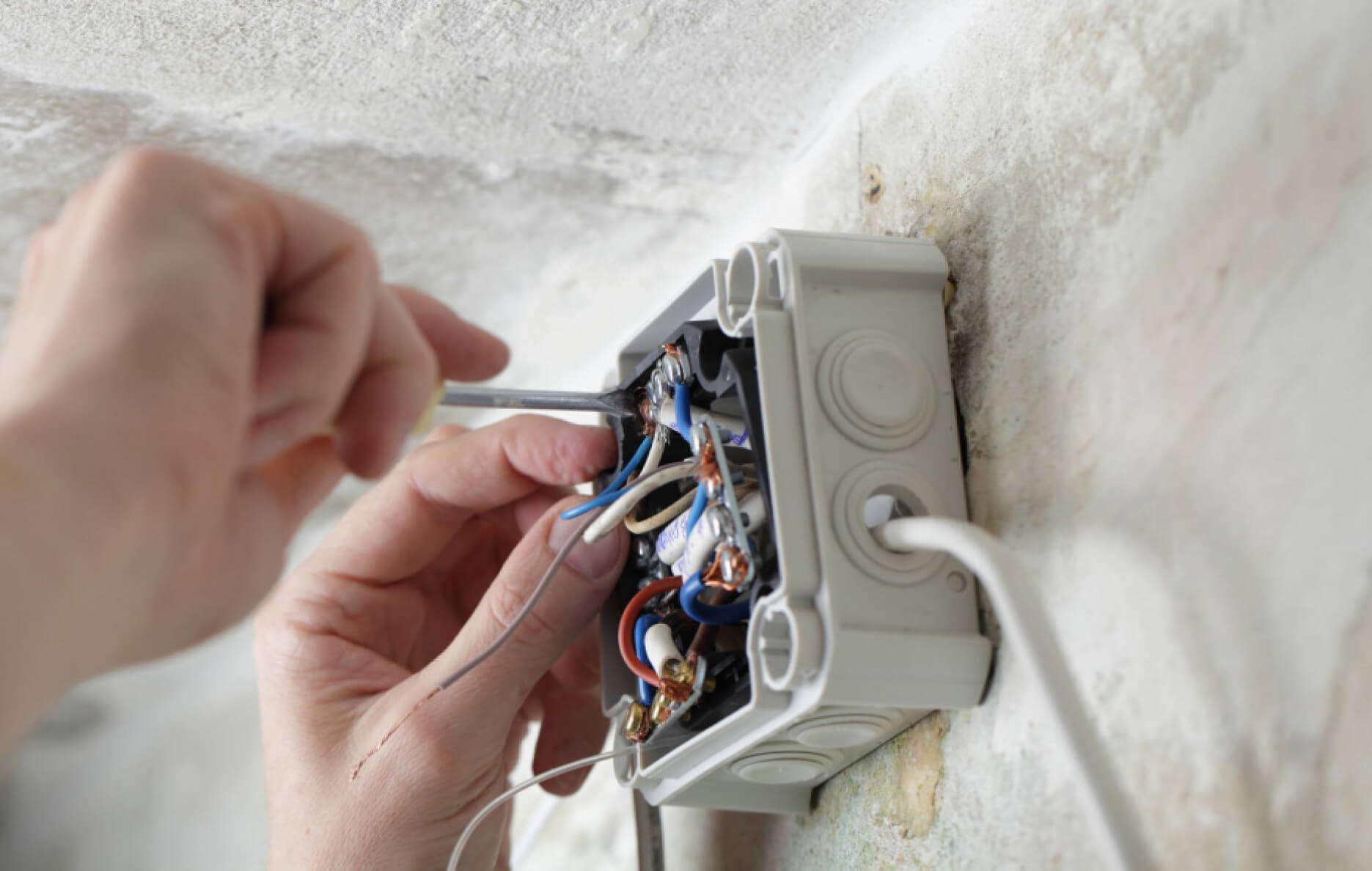

Как мы выполняем соединение (расключение) проводов
Коммутация фазных, нулевых (N) и заземляющих (PE) жил выполняется строго по цветовой маркировке с применением нормативных методов:
- Опрессовка медными лужеными гильзами (ГМЛ): неразъемный метод с минимальным переходным сопротивлением, выдерживающий пиковые токовые нагрузки без нагрева.
- Сварка угольным электродом и пайка: монолитное соединение с защитой места спая термоусадочной трубкой с клеевым слоем.

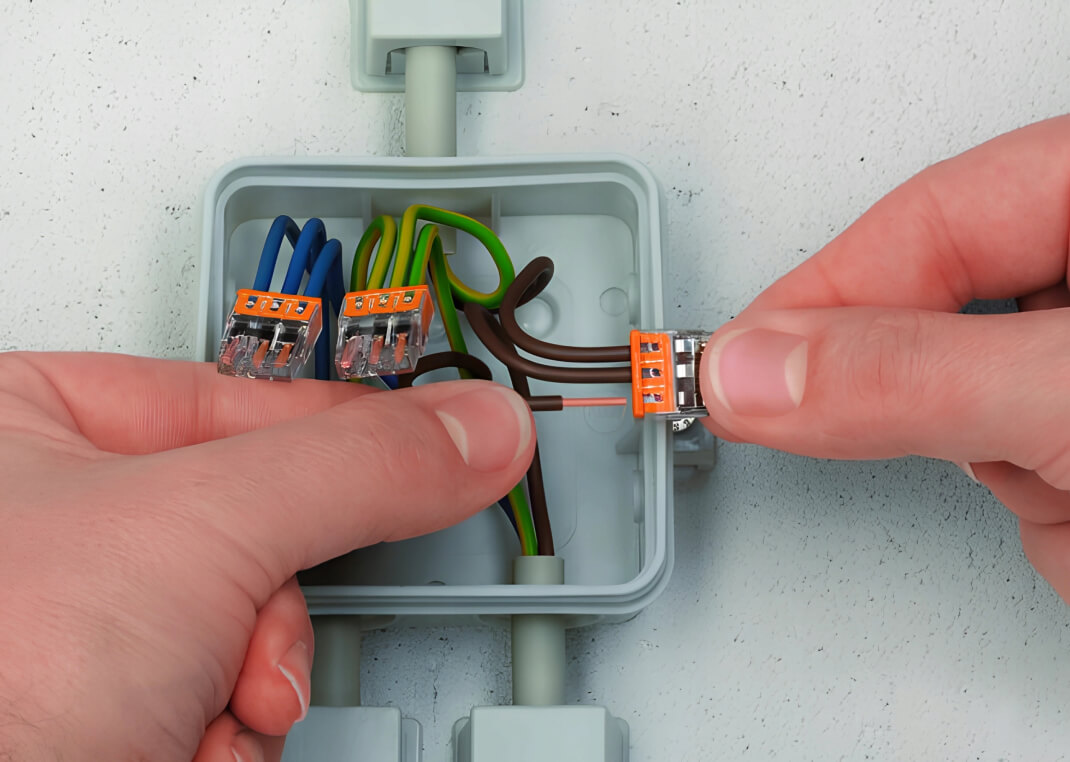

- Клеммные самозажимные колодки (типа WAGO): сертифицированный быстрый монтаж, идеальный для слаботочных и осветительных линий.
- Изоляция узлов: термоусадка, диэлектрические колпачки СИЗ и качественная изолента.
- Запрет на скрутки: обычная скрутка без опрессовки, сварки или пайки запрещена ПУЭ, так как со временем окисляется, перегревается и становится причиной возгорания.
Как мы проводим электромонтаж: 12 этапов работы
Монтаж одной точки занимает у профессионала от 30 до 60 минут:
- Обесточивание рабочей линии через вводной автоматический выключатель в щитке.
- Проверка отсутствия потенциала индикатором напряжения или мультиметром.
- Лазерная разметка проектного положения точки по горизонтали и вертикали.
- Бурение ниши коронкой 80–82 мм и штробление стен под кабель.
- Прокладка кабеля ВВГнг/NYM в гофре или штробе до посадочного гнезда.
- Установка и фиксация коробки на строительный алебастр или лапки-зажимы заподлицо.
- Подрезка уплотнительных мембран/вводов под фактический диаметр кабеля.
- Заводка кабелей со снятием внешней оболочки и сохранением запаса жил 10–15 см.
- Зачистка жил стриппером и расключение проводов (гильзы ГМЛ, клеммы WAGO).
- Многослойная изоляция контактных групп термоусадкой или СИЗ.
- Компактная укладка проводов по контуру чаши без изломов и фиксация внешней крышки.
- Подача электропитания, измерение сопротивления изоляции, тест под нагрузкой и проверка срабатывания УЗО.
Типичные ошибки при монтаже и их последствия
- Небрежная скрутка медных жил без обжима: окисление контакта, оплавление изоляции, отгорание нуля и риск пожара.
- Ошибки фазировки: соединение фазы с нулем или землей вызывает мгновенное короткое замыкание и срабатывание дифзащиты.
- Чрезмерная плотность набивки: перегиб проводников при закрытии крышки повреждает внутреннюю изоляцию жил.
- Чрезмерное утапливание корпуса вглубь стены: невозможность плотно закрыть крышку и сложности с отделкой.
- Короткая обрезка проводов под корень: невозможность повторной коммутации при модернизации линии.
- Замуровывание дозы штукатуркой: невозможность локализовать аварию без разрушения чистового ремонта.
