Виды телефонных розеток и разъемов (Стандарты)
Правильный подбор разъема исключает потери сигнала и обеспечивает стабильную передачу голоса и данных. Классификация разъемов слаботочных сетей включает:
- RJ-9 — 4-контактный компактный коннектор (4P4C), предназначенный исключительно для соединения телефонной трубки с корпусом базового аппарата.
- RJ-11 (маркировка 4P2C) — базовый европейский стандарт для жилых помещений, использующий 2 активных проводника для подключения 1 аналоговой абонентской линии.
- RJ-12 (маркировка 6P6C) — 6-контактный разъем, задействующий до 4-6 проводов, позволяющий подключить 2 независимых телефонных номера к одному аппарату в офисах.
- RJ-14 (маркировка 6P4C) — распространенный 4-жильный разъем для одновременного обслуживания 2 линий, оптимизированный под офисные мини-АТС.
- RJ-25 — высокоплотный стандарт с 3 парами рабочих контактов (6P6C), отличающийся повышенной сложностью коммутации и кроссировки.
- RJ-45 (8P8C) — смежный 8-контактный сетевой разъем, применяемый для подключения роутеров, ПК, МФУ, факсов и IP-телефонии.
- РТШК-4 — четырехполюсная советская розетка с 6 контактами (4 рабочие клеммы для вилки и 2 контакта под разделительный конденсатор 1 мкФ).
В современных квартирах и офисах востребована двойная комбинированная точка: на одном суппорте монтируются порт RJ-11 (телефон) и разъем RJ-45 (интернет), что позволяет закрыть потребности помещения в рамках единого блока.
Устройство розетки и правила техники безопасности
Устройство и конструкция
Любая слаботочная розетка состоит из трех функциональных узлов:
- Клеммный блок (переходники) — винтовые или самозажимные IDC-контакты типа Krone, куда запрессовывается токопроводящая жила кабеля.
- Пружинные контакты — латунные или бронзовые полосы с золотым напылением, передающие импульс на штекер телефонного аппарата.
- Корпус — защитная диэлектрическая оболочка из негорючего ABS-пластика или термостойкой керамики, изолирующая токоведущие части.
Техника безопасности и специфика напряжения
В состоянии покоя постоянное напряжение в телефонной линии составляет 48-69 В, что относительно безопасно при кратковременном касании. Однако во время входящего вызова переменное напряжение вызывного индуктора резко возрастает до 100-120 В с частотой 25 Гц. Электрический удар такого номинала вызывает болезненные спазмы мышц. Все работы проводятся исключительно в диэлектрических перчатках инструментом с изолированными рукоятками, а при монтаже магистральных веток линия отключается на кроссе.
Как проходит установка телефонной розетки RJ-11

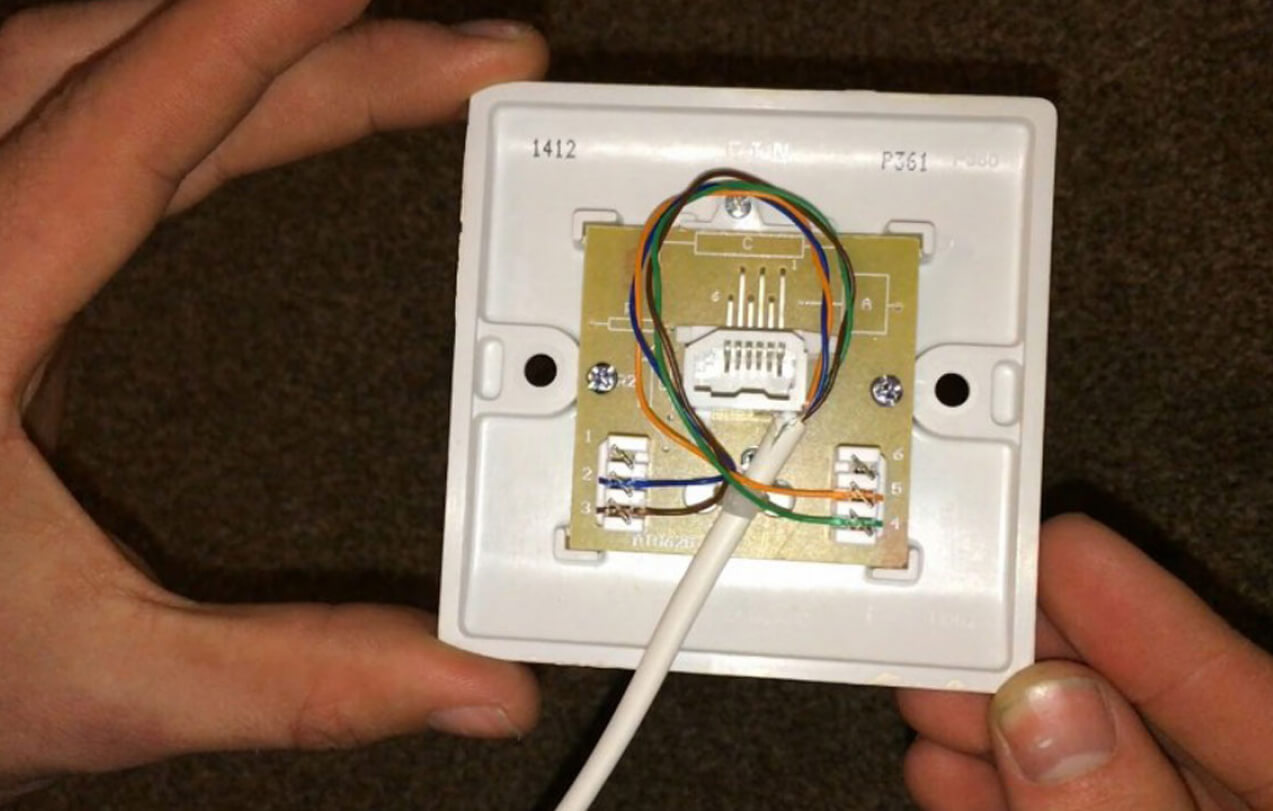

Открытый монтаж: установка накладной розетки
- Снятие внешней оболочки кабеля кроссировочным ножом или стриппером на глубину 3-4 см без надреза изоляции медных жил.
- Формирование технологического запаса провода длиной около 10 см для аккуратной укладки под декоративную крышку.
- Проверка рабочего напряжения и полярности линии щупами вольтметра.
- Фиксация красного и зеленого проводников на центральных контактах разъема винтовыми клеммами.
- Первичная фиксация основания розетки на двухсторонний скотч с последующим креплением к стене саморезами с дюбелями.
- Установка лицевой панели и тестирование исходящей/входящей связи через подключенный аппарат.

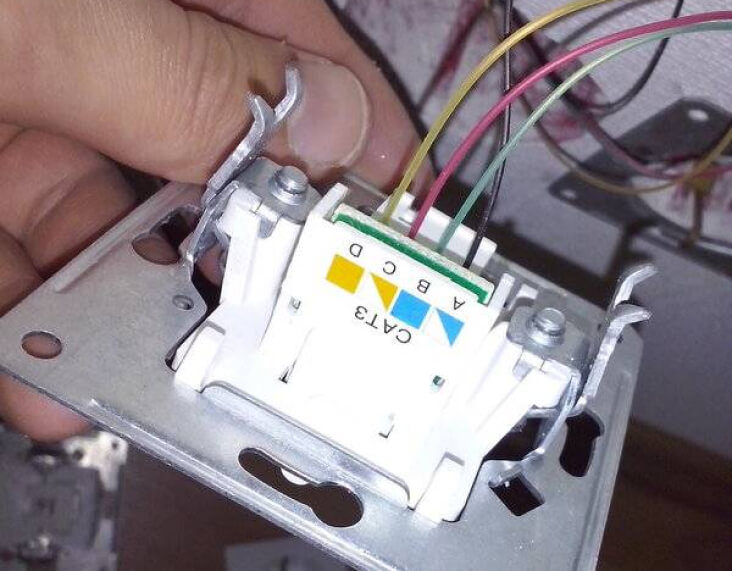

Скрытый монтаж: установка внутренней розетки
- Прокладка слаботочного кабеля от щитка в штробе, гофротрубе, кабель-канале или за напольным плинтусом.
- Разметка горизонтали и вертикали под установочную коробку с помощью строительного уровня.
- Высверливание гнезда перфоратором с коронкой 68 мм в бетоне, кирпиче или гипсокартоне.
- Монтаж пластикового подрозетника (стакана) с фиксацией на строительный алебастр или распорные лапки.
- Завод кабеля в подрозетник с оставлением технологического запаса 10 см.
- Зачистка жил на 8-10 мм и подключение к соответствующим гнездам встраиваемого механизма.
- Установка контактного механизма в подрозетник, выравнивание заподлицо со стеной и фиксация распорными винтами.
- Монтаж наружной декоративной рамки и защитной лицевой накладки.
Специфика подключения ретро-розетки РТШК-4
При монтаже или реставрации розетки РТШК-4 телефонная линия подсоединяется винтами строго к двум клеммам с правой стороны основания. Разделительный конденсатор емкостью 1 мкФ монтируется между верхней правой и нижней левой клеммой. Направляющий пластиковый штырь на вилке должен точно совпадать с центральным пазом на корпусе розетки, что предотвращает некорректную коммутацию.
