Назначение компьютерной розетки RJ-45 и ее отличия от аналогов

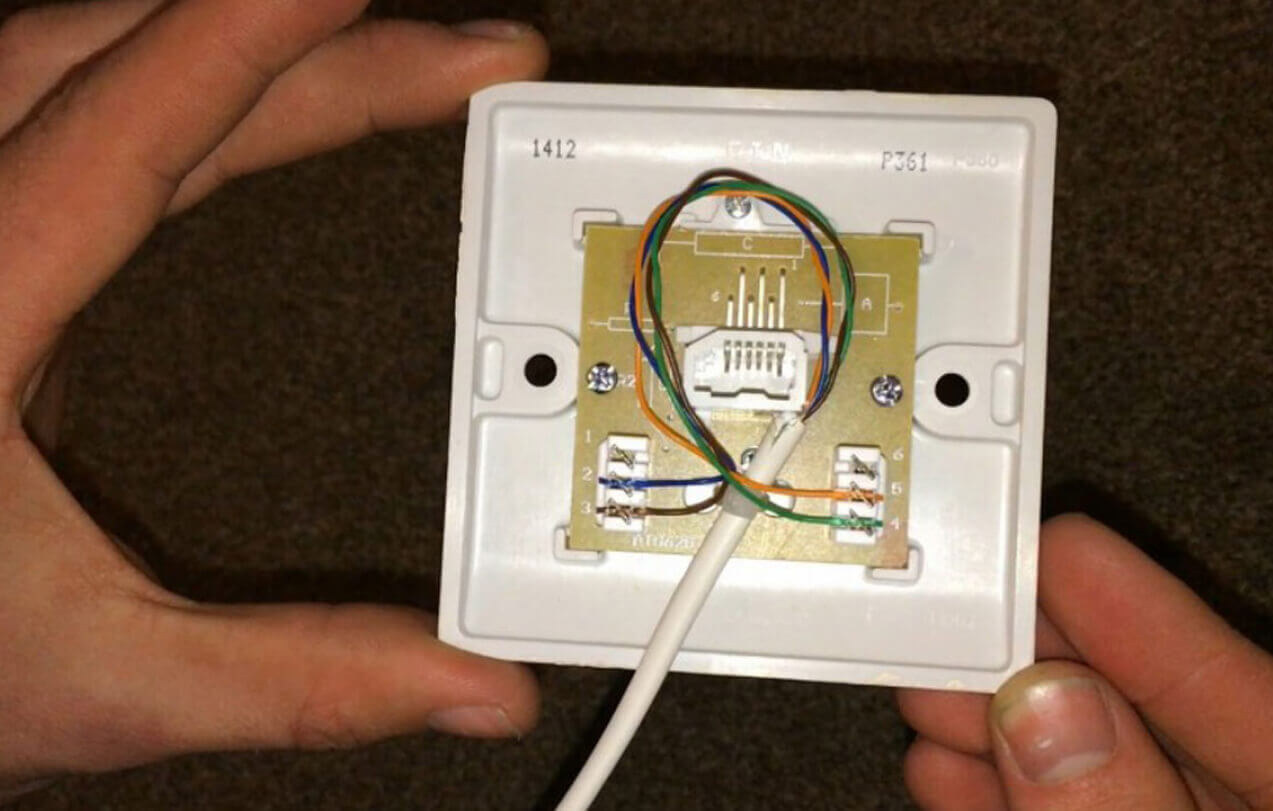

Компьютерная интернет-розетка стандарта RJ-45 представляет собой оконечное устройство слаботочной сети, состоящее из пластикового корпуса, суппорта и контактного модуля 8P8C. Первый разъем предназначен для подключения сетевого кабеля к ПК, ТВ или игровой консоли, второй (в сдвоенных модулях) коммутируется с патч-панелью или напрямую связывается с роутером.
Основное отличие от телефонной розетки RJ-11 заключается в контактной группе: информационный разъем RJ-45 имеет 8 контактов (4 пары), тогда как телефонный RJ-11 — всего 2 или 4 контакта. Разъем RJ-45 обратно совместим: 4-жильный телефонный штекер физически подходит к 8-контактному разъему компьютерной розетки и может использоваться для передачи телефонного сигнала.
Категории сетей: Cat 5e, Cat 6 и Cat 7
- Cat 5e (полоса частот 100–125 МГц) — стандарт для домашних сетей и офисов со скоростью передачи данных до 1 Гбит/с на дистанциях до 100 метров.
- Cat 6 (полоса частот до 250 МГц) — кабель повышенной помехозащищенности, обеспечивает скорость до 10 Гбит/с на расстоянии до 55 метров.
- Cat 7 (полоса частот до 600–1000 МГц) — полностью экранированный кабель (S/FTP) для промышленных сетей и серверных стоек со скоростью 10 Гбит/с на 100 метров.
Преимущества проводного подключения (LAN) перед Wi-Fi
- Стабильность сигнала и минимальный пинг: витая пара исключает помехи от соседских сетей и бытовой техники, предотвращая скачки задержки и просадки скорости.
- Безопасность передачи данных: прямой кабельный канал защищен от дистанционного перехвата трафика и хакерских атак извне.
- Универсальность и максимальная пропускная способность: прямое подключение без потерь для Smart-TV, стационарных ПК, рабочих станций, NAS-хранилищ и игровых приставок.
Какие виды компьютерных розеток мы устанавливаем
Внутренние (скрытые) и накладные (внешние)
Встраиваемая (внутренняя) розетка монтируется в стену с использованием подрозетника, кабель подводится скрытым способом, а контактный модуль фиксируется на съемный суппорт. Накладная (внешняя) розетка монтируется непосредственно на поверхность стены, имеет коннектор с тыльной стороны и ударопрочный корпус из негорючего, устойчивого к ультрафиолету пластика — оптимальное решение при прокладке линий через кабель-канал.
Одинарные и двойные порты
Одинарная розетка применяется для единичных потребителей (телевизор, отдельный ПК). Двойная интернет-розетка позволяет подключить два независимых устройства через одну монтажную точку без использования дополнительных коммутаторов. Для офисов монтируются многопостовые блоки до 4–6 портов в единой рамке.
Умные интернет-розетки (с удаленным управлением)
Смарт-розетки оснащаются контроллерами удаленного управления через Wi-Fi или Ethernet. Устройство интегрируется в экосистему умного дома и позволяет через приложение на смартфоне обесточивать забытые электроприборы (бойлер, кондиционер, радиатор) во время отпуска, предотвращая перерасход электроэнергии и аварийные ситуации.
Инструменты и материалы для профессионального монтажа
- Материалы: 4-парный экранированный (FTP) или неэкранированный (UTP) кабель витая пара, коннекторы RJ-45, пластиковые подрозетники диаметром строго 68 мм, рамки, суппорты, патч-панели и строительный алебастр (гипс) для фиксации коробок.
- Оборудование для штробления и сверления: перфоратор SDS+, штроборез с пылеудалением, алмазная коронка по бетону и кирпичу 68 мм.
- Монтажный инструмент: стриппер и кросснож (трассировочный нож) для снятия внешней оболочки, обжимные клещи (кримпер), отвертки с диэлектрической изоляцией.
- Диагностические приборы: кабельный LAN-тестер, рефлектометр и мультиметр для замера сопротивления и проверки целостности жил.
Порядок выполнения работ (пошаговая инструкция)
1. Прокладка витой пары (UTP/FTP)
LAN-кабель заводится от роутера или щитка к месту установки розетки скрытым способом (в штробе внутри гофротрубы) либо открытым методом (внутри плинтуса или декоративного кабель-канала) с соблюдением минимального радиуса изгиба кабеля.
2. Подготовка отверстий и подрозетников
В стене высверливается ниша глубиной 45–60 мм алмазной коронкой 68 мм. В бетон и кирпич подрозетник монтируется на быстросхватывающийся гипс (алебастр), в гипсокартонные конструкции коробка фиксируется распорными лапками.
3. Подготовка кабеля и зачистка
С помощью кроссножа аккуратно снимается внешняя изоляция кабеля строго на 5–6 см без повреждения изоляции проводников. Витые пары расплетаются и выравниваются для последующей кроссировки.

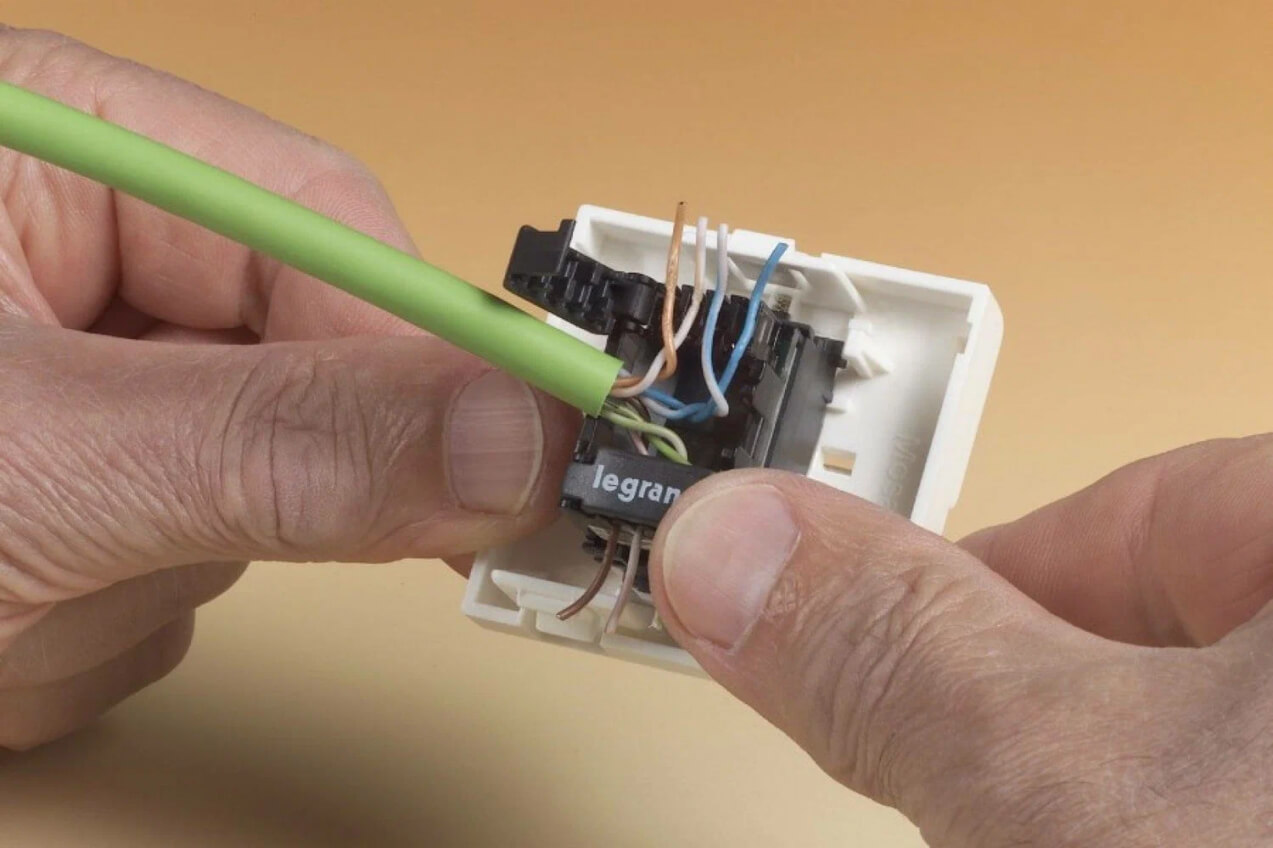

4. Подключение контактов (кроссировка)
Жилы кабеля распределяются по цветовой схеме T568B (бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый). Проводники зажимаются в ножевые IDC-контакты модуля розетки с помощью встроенного замка-фиксатора или забивного инструмента.
5. Сборка и проверка сигнала
Модуль фиксируется в суппорте, закрепляется в подрозетнике винтами, сверху защелкивается декоративная рамка. Мастер подключает патч-корд к сетевому тестеру и проверяет непрерывность всех 8 жил, отсутствие перекрестных помех, скорость линка и задержку (ping).
Последствия ошибок при самостоятельном подключении (DIY)
- Ошибки распиновки и плохой обжим: перепутанные пары снижают скорость соединения со 1000 Мбит/с до 100 Мбит/с либо приводят к полному отсутствию связи.
- Повреждение жил при зачистке ножом: надрезанная медная жила обламывается внутри модуля при установке розетки в монтажную коробку.
- Окисление контактов: снятие избыточного слоя изоляции и неплотная посадка проводника ведут к потере пакетов и деградации сигнала со временем.
- Короткое замыкание: монтаж витой пары вплотную к силовым проводам 220В без экранирования создает наводки, а случайный контакт с фазным проводом сжигает сетевую карту ПК и порт маршрутизатора.
Вызов мастера по Москве и наши гарантии
Сертифицированные электрики-слаботочники FixitNow выполняют электромонтаж компьютерных розеток во всех районах Москвы и городах ближнего Подмосковья (до 30 км за МКАД). Срочный выезд мастера на объект — от 45 минут после оформления заявки. На все виды работ, монтаж кабельных трасс и установленные механизмы предоставляется официальная гарантия сроком 12 месяцев.
